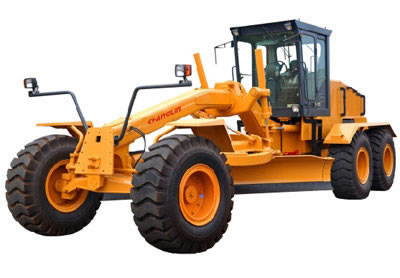

Niveleuse 724M
Configuration de la Niveleuse 724M
1. Moteur
Type: moteur turbocompresseur, quatre temps, refroidi par eau
Modèle: Shangchai SC11CB
Puissance nominale: 175kW/240ps
Vitesse nominale: 2600rpm/2300rpm
Couple maximum: 750Nm à 1500-1700rpm, 843Nm à 1400rpm
2. Boîte de vitesse de la Niveleuse 724M
Modèle: ZF de Liuzhou
Type: embrayage assisté, contrôle électro hydraulique, avec convertisseur de couple
Position de changement de vitesse: 6 vitesses avant et 3 vitesses arrière
| Vitesse/engrenage | 1 | 2 | 3 | 4 | 5 | 6 |
| Avant(km/h) | 5.74 | 8.73 | 13.02 | 17.49 | 26.98 | 38.98 |
| Inverse (km/h) | 5.74 | 13.02 | 26.98 | - | - | - |
3. Essieu de la Niveleuse
3.1 Essieu arrière: essieu à trois points avec un différentiel à glissement limité
3.2 Essieu avant: essieu à oscillation avec un angle d'oscillation de 15° (gauche et droit), angle d'inclinaison de 17° de la roue avant (gauche et droit) et un angle de direction de 45°.
4. Boîtier de jonction
Type: oscillation
Angle d'oscillation: 15°
Conducteur: Chaîne à rouleau lourde
5. Système de freinage
5.1 Freinage de service: entièrement hydraulique, les dimensions du freinage à disques à étrier de la niveleuse 724M sont localisées derrière les deux roues centrales et les deux roues arrière
5.2 Freinage d'arrêt: le frein d'arrêt est installé en bout d'arbre de la boîte de vitesse.
5.3 Freinage continu: le convertisseur de couple support un freinage continu.
6. Système hydraulique de la Niveleuse 724M
Installé avec un système double circuit double pompe indépendant, un système hydraulique de cette machine de construction fournit de pression du système de 16MPa.
7. Cadre
Cadre articulé
8. Lame de la Niveleuse
Dimensions: 4422×688 (longueur × hauteur du segment circulaire)
Angle de déplacement arrière: 360°
Angle d'inclinaison maximum (L/R): 90°
Profondeur maximum: 500mm
9. Pneu
Type: pneu standard installé sur cette machine de construction de route
Quantité: 6
Dimensions: 20.5-25, 16PR
10. Système électrique et instrument
Tension de fonctionnement: 24V
Instrument: diverses lampes de fonctionnement et instruments spécialement conçus pour la niveleuse pour chantier.
11. Spécifications techniques principales
11.1 Poids d'opérations: 19000kg (standard)/20000kg (avec un bouteur avant et une défonceuse arrière)
11.2 Dimensions hors tout: 9300×2800×3800 (standard), 10910×2890×3630 (avec un bouteur avant et une défonceuse arrière)
12. Pièce en option de la Niveleuse 724M
12.1 Bulldozer avant pour le bouteur avant pour la niveleuse 724M.
12.1.1 Dimensions: 2890×1020 (l×H)
12.1.2 Distance jusqu'à l'essieu avant: 1600mm
12.1.3 Profondeur maximum: 205mm
12.2 Défonceuse arrière
12.2.1 Largeur: 2087mm
12.2.2 Nombre de dents: 5
12.2.3 Profondeur maximum: 315mm
| Modèle | 724M |
| Longueur×largeur×hauteur(mm) | 9230×2800×3550 |
| Poids d'opération(Kg) | 19000 |
| Force de traction maximum(KN) | 99 |
| Type de moteur diesel | ShangChai SC11CB |
| Sortie nominale(KW) | 175 |
| Type de boîtier de transmission | LiuZhou ZF |
| Position de changement de vitesse | 6 vitesses avant, 3 vitesses arrière |
| Rayon de braquage minimum(mm) | 8600 |
| Dimensions de lame | 4422×688 |
| Hauteur de levage maximum(mm) | |
| Profondeur maximum(mm) | 500 |
Noms relatifs: Machine de chantier, Niveleuse pour chantier, Machine de construction de route
