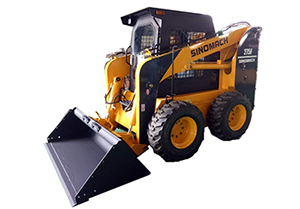

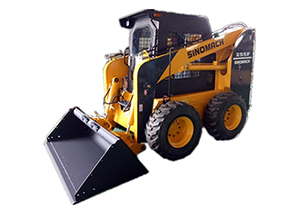

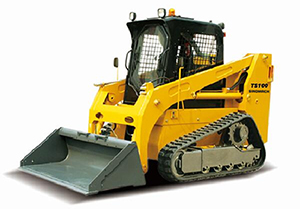

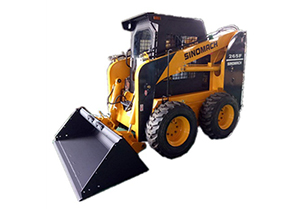

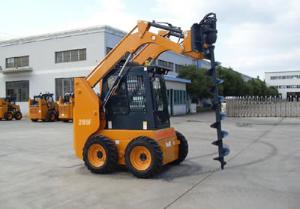

Description de la chargeuse compacte :Son bâti compact lui permet un accès aisé aux espaces restreints. C'est un engin de travaux publics pratique sur les chantiers. Elle permet les applications de chargement sur les chantiers encombrés. Equipée d'une boîte de vitesse avec 3 rapports avant et 3 rapports arrière.
Caractéristiques de la chargeuse compacte :
- Godet avec capacité de levage automatique
- Combiné d'un cylindre étanche qui présente une haute performance d'étanchéité et une excellente fiabilité
Applications de la chargeuse compacte :
Elle permet de manœuvrer au sein des constructions d'infrastructures, des travaux routiers, ainsi que dans les espaces restreints ou difficiles d'accès tels que les chantiers encombrés, les ateliers, les entrepôts, les quais, les ponts de bateau où même les cabines de bateau.
Caractéristiques techniques de la chargeuse compacte :
| Dimensions hors tout | |||
| 1 | Longueur totale avec pelle au sol | 3270(mm) | |
| 2 | Largeur de véhicule (avec pneus standard) | 1760(mm) | |
| 3 | Largeur de pelle | 1850(mm) | |
| 4 | Hauteur de cabine | 1946(mm) | |
| 5 | Empattement | 1110(mm) | |
| 6 | Voie | 1454(mm) | |
| 7 | Garde au sol min. | 210(mm) | |
| Spécifications techniques principales | |||
| 1 | Charge nominal | 900(Kg) | |
| 2 | Poids en fonctionnement | 3667KG | |
| 3 | Capacité du godet nominale | 0.5(m3) | |
| 4 | Force d'excavation max. | 28kN | |
| 5 | Charge statique de renversement | ≥20kN | |
| 6 | Hauteur max. de déversement | 2425(mm) | |
| 7 | Portée | 553(mm) | |
| 8 | Angle de déversement (toutes positions) | ≥400 | |
| Angle de départ | 300 | ||
| 8 | Profondeur de fouille (avec le fond du godet horizontal) | 0(mm) | |
| 9 | Rayon de braquage min. | ||
| (1) Au coin du godet | 2030(mm) | ||
| (2) Au pneu arrière | 1295(mm) | ||
| (3) A l'extérieur du châssis arrière | 1500(mm) | ||
| 10 | Angle articulé | 400 | |
| 11 | Angle d'oscillation de l'essieu arrière | +12o | |
| 12 | Durée de levage | ≤4.8(sec.) | |
| 13 | Durée d'abaissement | ≤6.7(sec.) | |
| 14 | Durée de renversement | ≤2.1(sec.) | |
| 15 | Vitesse de translation (Km/h)，1 rapport avant et 1 rapport arrière | ||
| (1) rapport avant | 0～11 | ||
| (2) rapport arrière | 0～11 | ||
| Moteur diesel | |||
| 1 | Modèle | Cummins B4.5-C80 0 | |
| 2 | Type | Injection directe. Turbo chargé. Refroidissement à eau | |
| 3 | Puissance de sortie nominale | 59 (kW) | |
| 4 | Alésage / course | 114/135(mm) | |
| 5 | Cylindrée | 8.3 (L) | |
| 6 | Modèle du moteur de démarrage | 42MT | |
| 7 | Puissance du moteur de démarrage | 8.2(KW) | |
| 8 | Tension du moteur de démarrage | 24(V) | |
| 9 | Régime nominal | 2200(r/min) | |
| 10 | Couple max. | 998(N.M) | |
| 11 | Type de démarrage | Electrique | |
| 12 | Consommation carburant min | 207(g/Kw.h) | |
| 13 | Consommation de carburant spécifique du moteur | 0.9-1.6(g/Kw.h) | |
| 14 | Poids net | 617(kg) | |
| Transmission | |||
| 1. Système de transmission | |||
| 1 | Modèle | Transmission hydrostatique | |
| 2 | Type | Pompe ＋moteur de commande＋réducteur | |
| 3 | Ratio de couple | 2.55 | |
| 4 | Refroidissement | Circulation d'huile sous pression | |
| 2. Boîte de vitesse | |||
| 1 | Modèle | CHANGLIN Z50H.4 | |
| 2 | Type | Power shift, engrenage à dentures droites à engrènement constant | |
| 3 | Position du changement de vitesse | 3 rapports avant et 3 rapports arrière | |
| 3. Essieux et pneus | |||
| 1 | Type de réducteur principal | Engrenage conique à denture spirale, mono étagé | |
| 2 | Ratio de vitesse du réducteur principal | 4.625 | |
| 3 | Type de réducteur final | Mono étagé, planétaire | |
| 4 | Ratio de vitesse du réducteur final | 4.9286 | |
| 5 | Rapport d'engrenage | 22.795 | |
| 6 | Force de traction max. | 137kN | |
| 7 | Taille de pneu | 23.5-25-16PR | |
| Système hydraulique | |||
| 1 | Modèle de pompe à huile | CBGj 3100 (pour C6121) |
CBGj3100/2024 (pour Cummins) |
| 2 | Pression du système | 200(kgf/cm2) | |
| 3 | Modèle de vanne de distribution | HUSCO | |
| 4 | Valve prioritaire | HUSCO | |
| 5 | (D*L) Dimensions de cylindre de levage | Ф160*90*740(mm) | |
| 6 | (D*L) Dimensions de cylindre d'inclinaison | Ф180*90*500(mm) | |
| Freins | |||
| 1 | Type | Châssis articulé. Direction a flux coaxial amp. | |
| 2 | Modèle de pompe de direction | CBGj 2063/ Gb 1016 | |
| 3 | Modèle de boîtier de direction | Danfoss OSPB1000LS | |
| 4 | Pression du système | 14MPa | |
| 5 | Dimensions de cylindre de direction | Ф90*45*435(mm) | |
| Freins | |||
| 1 | Freins de service | 4 roues, oléopneumatique, frein à disque à pince | |
| 2 | Pression d'air | 7-8(kgf/cm²) | |
| 3 | Frein de secours | Frein à air à commande manuel | |
| 4 | Frein de stationnement (Frein à main) | Frein à sabot à expansion interne. Suralimentation automatique | |
| Capacité de remplissage | |||
| 1 | Carburant (diesel) | 250(L) | |
| 2 | Huile moteur | 20(L) | |
| 3 | Huile pour convertisseur et boîte de vitesse | 42(L) | |
| 4 | Huile pour système hydraulique | 180(L) | |
| 5 | Huile pour essieux moteur(AV/AR) | 36(L) | |
